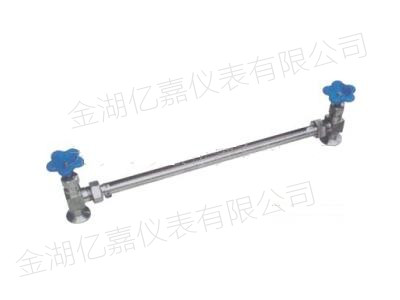

YJ-HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。

YJ-HG5型玻璃管液位計應用范圍：

玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

YJ-HG5型玻璃管液位計測量原理：

玻璃管液位計上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

YJ-HG5型玻璃管液位計產品特點：

1、 讀數清晰、直觀、可靠。

2、 結構簡單、維修方便。

3、 經久耐用。

YJ-HG5型玻璃管液位計技術參數：

1、   測量范圍(安裝中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm

2、   工作壓力：≤1.6MPa

3、   材質：碳鋼、不銹鋼

4、   工作溫度：≤200℃

5、   連接法蘭標準：HGJ46-91 PN1.6 DN20突面其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。

6、   伴熱蒸汽壓力：≤0.6MPa

7、   蒸汽夾套接頭：G1/2"外螺紋

8、   鋼球自封壓力：≥0.2MPa

9、   安裝中心距L和標尺刻度L1的關系

YJ-HG5型玻璃管液位計產品選型：

注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭

YJ-HG5型玻璃管液位計訂貨須知：

訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。

YJ-HG5型玻璃管液位計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。

咨詢熱線0517-86936880 15358661880
